Acoem AT-400 – tai tikslus dviejų ašių velenų centravimo įrenginys, sukurtas tiksliems pramoniniams matavimams ir efektyviems išlyginimo procesams. Dual Sweep metodas vertina sujungtas mašinas velenui sukantis, o „Dual Multipoint“ fiksuoja kelis matavimo taškus išsamiems skaičiavimams atlikti. Sistema taip pat palaiko specialias matavimo programas, skirtas horizontaliems, vertikaliems, plokštuminiams ir „soft foot“ atvejams.
„GuideU™“ sąsaja ir suderinimo technologija

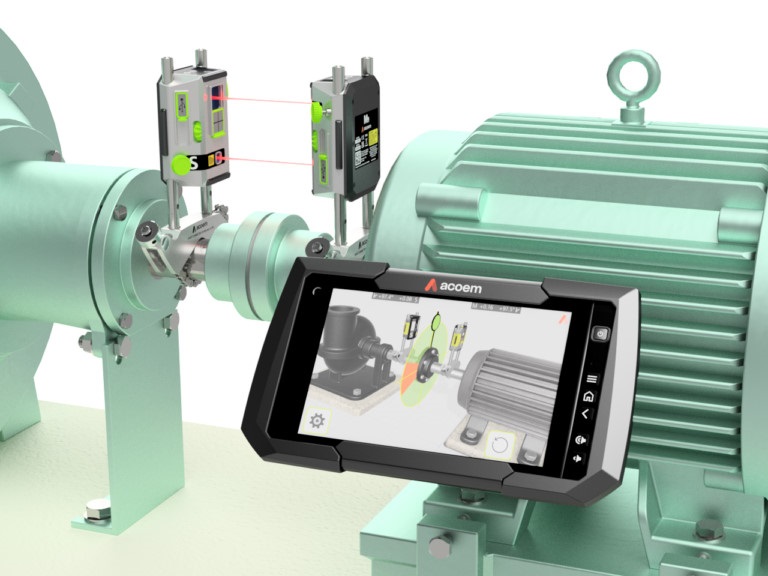

Patentuota „GuideU™“ grafinė sąsaja užtikrina supaprastintą 3D velenų suderinimo metodą, derindama tikslumą su paprastu valdymu. AT-400 naudoja „DualXL PSD“ detektorius su „ACOEM M9“ ir „S9“ padėties jautriais dviejų ašių jutikliais pramoniniams suderinimo vertinimams atlikti. „Dual Sweep“ procesas yra automatizuotas, tačiau operatoriai prireikus gali rankiniu būdu sustabdyti duomenų registravimą.
„Acoem“ M9 ir S9 jutikliai

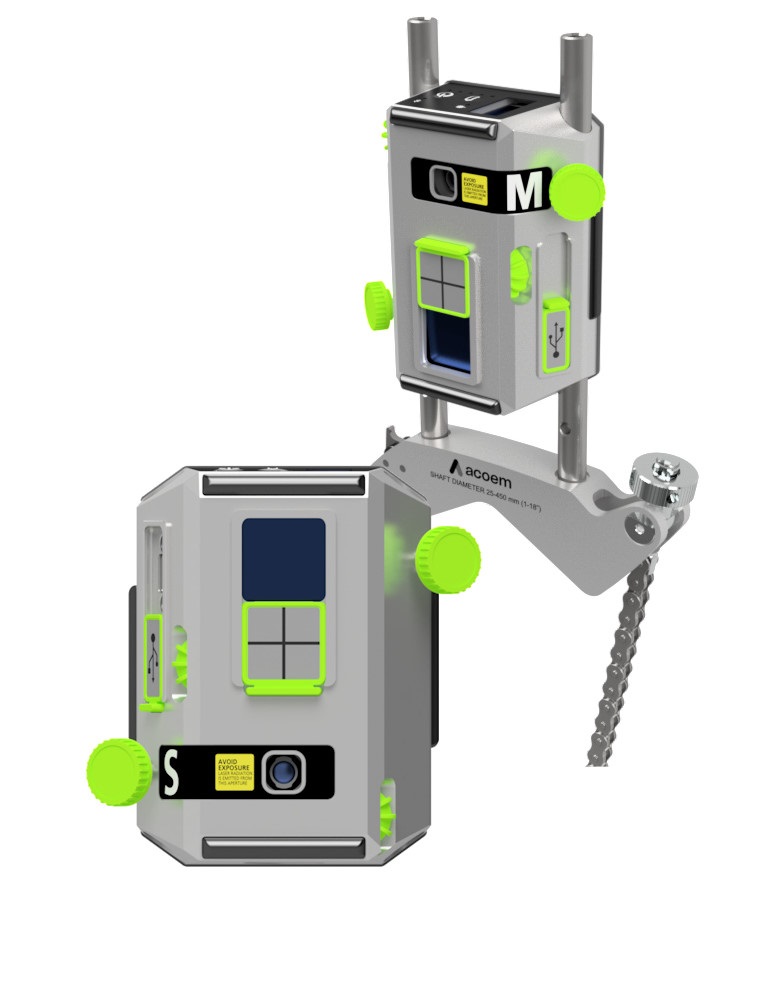

M9 ir S9 jutikliai suprojektuoti taip, kad būtų lengvai perkeliamai ir užtikrintų tikslų matavimą. Sveriantys 305 g, jie apibūdinami kaip ploniausi dviejų ašių jutikliai, užtikrinantys lengvą integraciją ir mobilumą. Jų matavimo diapazonas siekia iki 20 metrų (65 pėdų), todėl „Acoem AT-400“ gali būti naudojamas įvairiose pramoninėse srityse. Jutiklių matmenys yra 20×20 mm², o jų skiriamoji geba siekia 0,001 mm, todėl jie tinka sudėtingoms matavimo užduotims.
„Acoem AT-400 Ultimate“ ir stačiakampio paviršiaus lygumas
„Acoem AT-400 Ultimate“ gali išplėsti matavimo galimybes, kai naudojamas kartu su „Acoem T21“ ir „Acoem M9“ jutikliu, kuris veikia kaip imtuvas. Ši konfigūracija leidžia matuoti stačiakampio plokštumą tais atvejais, kai reikalingas tikslus plokštumo įvertinimas.
Pagrindinės sąsajos funkcijos
– „SoftCheck™“ patikrina ar variklio padas yra minkštas, siekiant užtikrinti patikimą mašinos išlyginimą.
– „FeetLock™“ teikia automatines gaires, kai mašina tvirtinama prie pagrindo arba varžtais.
– „Acoem VertiZontal™“ vienu veiksmu išlygina mašinas horizontalia ir vertikalia kryptimis, padėdama sutaupyti laiko.
– Tikslinės vertės padeda valdyti šiluminę plėtrą.
– „Multiple Feet“ palaiko mašinas su daugiau nei dviem kojų poromis, padėdama užtikrinti tinkamą išlyginimą.
– „Hot Check™“ naudoja tikslinės reikšmės, išmatuotas šaltomis ir karštomis sąlygomis, siekdama nustatyti mašinos terminį plėtimąsi.
– Tarpiklio veleno funkcija palaiko mašinų išlyginimą naudojant membraninę movą.
– „OL2R Live“ (OffLine to Running) matuoja ir stebi dinamiškus mašinos judesius realiuoju laiku. Reikalingi „OL2R“ laikikliai.
– „Shim Simulator“ parodo, kaip skirtingi tarpiklių reguliavimai veikia movos paklaidas.
– „Offset/Cardan“ užtikrina velenų išlyginimą horizontaliai ir vertikaliai sumontuotoms mašinoms su poslinkiuotu pavaros velenu.
Matavimo metodai
– „Tripoint™“ metodas apskaičiuoja išlyginimo būklę pagal tris taškus, veleną pasukant ne mažiau kaip 60°. Visi taškai nustatomi rankiniu būdu.
– „TRIPOINT Express™“ metodas remiasi „Tripoint“ principu, tačiau visą procesą atlieka visiškai automatizuotai.
– „Clock™“ metodas apskaičiuoja mašinų padėtis, naudodamas tris taškus per 180° pasukimo kampą.
– „Multipoint“ metodas leidžia pradėti matavimą iš bet kurios pasukimo padėties ir užfiksuoja kelis taškus optimizuotiems skaičiavimams. Jis idealiai tinka turbinų ir slydimo guolių taikymams.
– „Multipoint Express“ metodas laikosi klasikinio „Multipoint“ principo, tačiau matavimai atliekami automatiškai, užtikrinant didesnį patogumą.
– „SWEEP“ metodas automatizuoja matavimų registravimą veleno pasukimo metu, siekiant įvertinti sujungtų mašinų suderinimą. Daugelio taškų registravimas padeda užtikrinti tikslų rezultatą, o duomenų registravimas sustabdomas rankiniu būdu.
– „SWEEP Express“ metodas atitinka „SWEEP“ principą, tačiau automatiškai sustabdo duomenų registravimą, kai velenas nustoja suktis.
Pagrindinės „Acoem AT-400“ savybės
– Vienalaikiai horizontalūs ir vertikalūs matavimai naudojant „Acoem M9“ ir „S9“ jutiklius.
– 0,001 mm matavimo skiriamoji geba, leidžianti aptikti nedidelius nukrypimus.
– Lengvi (305 g) 2 ašių jutikliai, užtikrinantys mobilumą ir integracijos galimybes.
– Matavimo diapazonas iki 20 metrų (65 pėdų).
– Stumdomi dangteliai, skirti apsaugoti jutiklius laikymo metu ir užtikrinti ilgesnį produkto tarnavimo laiką.
– 20×20 mm² dydžio detektorius su 0,001 mm skiriamąja geba.
– Prisijungimas prie debesų, leidžiantis patogiai dalytis ataskaitomis.
Komplektacija: Acoem AT-400 velenų centravimo įrankis, „Acoem M9“, „Acoem S9“, „Acoem AT DU“, strypų rinkinys, magnetinis pagrindas ON-OFF, prailginimo tvirtinimo elementas 49 mm, grandinė 8 mm, 60 grandžių (L = 970 mm), magnetinis V formos laikiklis (2 vnt.), ruletė 5 m, „Acoem“ USB, V formos laikiklio komplektas (2 vnt.), kampinis universalus įrankis (2 vnt.), USB laidas A-mini B (2 m), maitinimo blokas su 4 USB prievadais (5 VDC), „ATb“ greitojo naudojimo vadovas.
