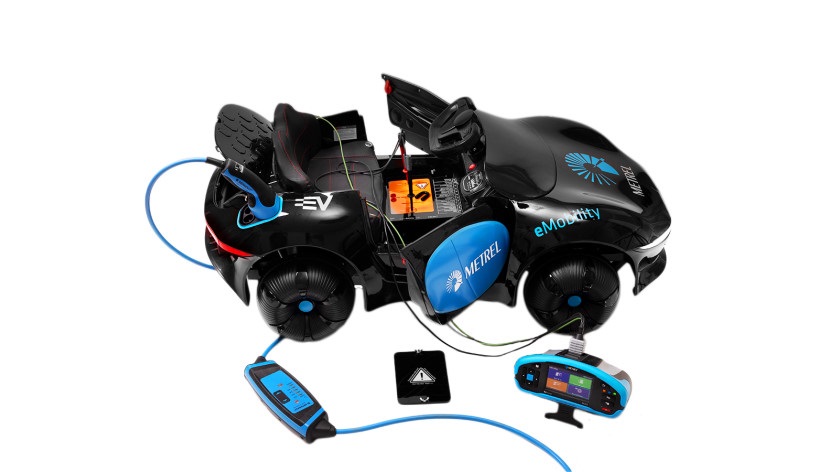

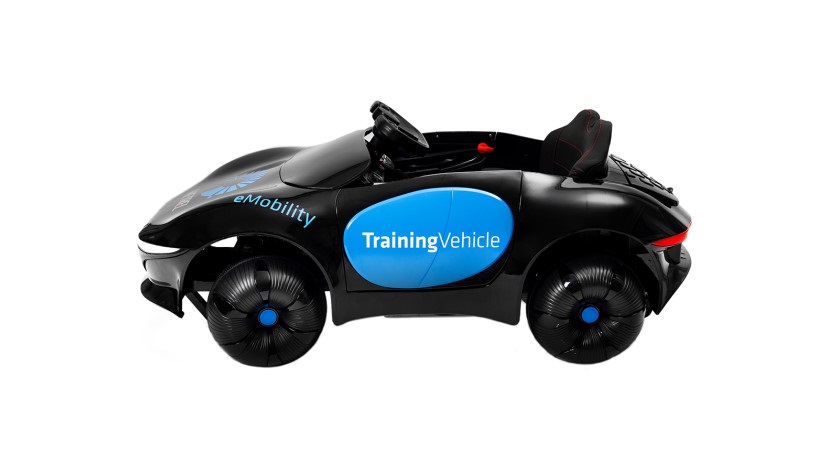

Metrel MI 3333 EV TrainingVehicle yra elektromobilių mokymo platforma, skirta specialistams, dirbantiems su elektrinėmis transporto priemonėmis ir susijusiomis saugos sistemomis. Ji suteikia galimybę atlikti mokymus ir susijusius pratimus, pristatymus, pademonstruoti matavimo procedūras ir realiomis sąlygomis paremtus mokymo scenarijus bei testavimo užduotis.
Platforma leidžia ugdyti gebėjimus nustatyti, analizuoti ir tinkamai reaguoti į elektrinius gedimus bei su sauga susijusias situacijas elektromobilių sistemose. Galima simuliuoti įvairius gedimus AC įkrovimo lizduose, įkrovimo kabeliuose, variklyje, inverteryje, baterijose ir transporto priemonės kėbule. Mokymo rezultatai gali būti pritaikomi naudojant 11 reguliuojamų jungiklių, išdėstytų visoje mokymo transporto priemonėje, todėl galima sukurti skirtingas sėkmingo ir nesėkmingo bandymo sąlygas.
Aukštos įtampos saugos mokymai
Sistema leidžia mokyti, kaip saugiai artintis prie oranžine spalva pažymėtų aukštos įtampos komponentų, laikytis įspėjimo procedūrų, taikyti apsaugos priemones, naudoti užtvaras ir teisingai naudoti jungiamąjį laidą. Taip pat suteikiami praktiniai mokymai, kaip saugiai dirbti šalia aukštos įtampos baterijų.
Pažangiems mokymams integruota simuliuojama 300 V transporto priemonės baterija. Baterija padalyta į dvi 150 V subbaterijas, sujungtas nuosekliai. Galima simuliuoti net 50 mΩ arba 100 mΩ vidinę baterijos varžą, todėl galima atlikti realistiškus baterijos kokybės vertinimo ir eksploatacinių savybių analizės pratimus.
Elektros saugos ir diagnostikos mokymai
Metrel MI 3333 EV TrainingVehicle parodo, kaip svarbu užtikrinti tinkamą elektrinį sujungimą tarp transporto priemonės kėbulo, variklio, inverterio ir REESS baterijos. Šie principai mokomi taikant 4 laidų Kelvino matavimo metodą. Platformoje taip pat pabrėžiamas izoliacijos kokybės vertinimas, kurį galima atlikti tiek esant įtampai, tiek atjungus įtampą.
Mokymo funkcijos ir galimybės
– Simuliuoja visiškai veikiančią elektrinę transporto priemonę ir jos saugos sistemas.
– Suteikia mokymus saugiam darbui su oranžine spalva pažymėtais aukštos įtampos komponentais.
– Palaiko aukštos įtampos baterijų saugos mokymus.
– Leidžia vykdyti įkrovimą iš vienfazių ir trifazių elektromobilių AC įkrovimo lizdų.
– Simuliuoja aukštos įtampos baterijų gedimus ir BMS A bei B klaidas.
– Matuoja ir lygina baterijos A ir baterijos B vidinę varžą, įskaitant simuliuojamą baterijos B gedimą.
– Simuliuoja izoliacijos gedimus tarp aukštos įtampos linijų, variklio arba teigiamo baterijos gnybto ir žemės.
– Simuliuoja izoliacijos gedimus tarp aukštos įtampos linijų, variklio arba neigiamo baterijos gnybto ir žemės.
– Simuliuoja AC įkrovimo lizdo izoliacijos gedimus.
– Simuliuoja vidinių AC įkrovimo instaliacijos kabelių gedimus 1 arba 2 linijoje.
– Simuliuoja įžeminimo ir potencialų išlyginimo sujungimų gedimus tarp transporto priemonės kėbulo, variklio, inverterio ir REESS baterijos.
